一、系统组成及应用范围
单线混分式油气润滑系统，主要有油气供应站（自带压缩空气处理单元、单线油分配器、初级油气混合器和PLC电气控制箱）、油气分流器（QRFLG、QRFLK）、以及系统连接的管路和附件等组成。适用于任何工况条件下润滑点数量中等（200点以下）的单台机组或多台机组设备。

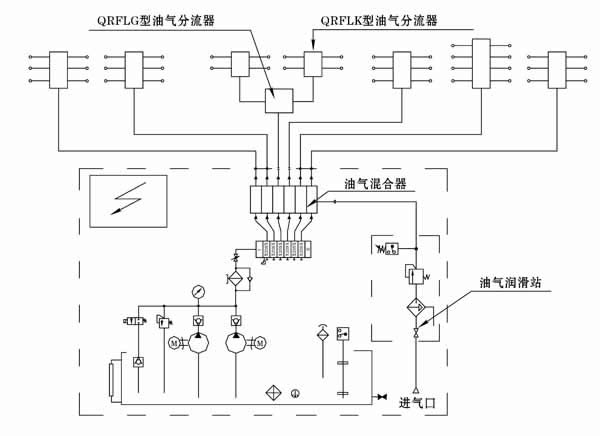

二、系统原理图
三、工作原理
如上图所示，系统工作时，供气主管内压缩空气常通，油气供应站按系统设定的时间进行工作，压力油首先由单线分配器按比例定量分配送到初级油气混合器，经混合后的油气再分别送到QRFLG、QRFLK型油气分流器进行若干份分配，而后送入润滑点。
四、系统特征
1、设置有油气供应主站，油箱容积≥500L，混合油气若干路供出； 2、设置有一级单线递进式油分配器，可对系统每一次给油进行循环记数监测控制； 3、设置有压缩空气处理装置，可对供向油气混合器的压缩空气进行预处理； 4、设置有PLC电气控制箱，可对供向油气混合器的压缩空气进行预处理； 5、由于主站直接为混合油气形式供出，所以还再串接油气分流器进行再分配，可适用于不同环境条件下，油气分流器内无运行件，故不受温度变化影响； 6、此系统扩展性受一定限制，在现场若润滑点增减变化，则需调整末级油气分流器的规格即可。
