KS系列双线分配器

更新：2014-1-18 9:50:59 点击：

产品品牌 ---------
产品型号 20MPa

产品介绍

一、概述

KS系列双线分配器适用于公称压力为20MPa双线式干油集中润滑系统中，作为一种计量给油装置它在两条供油主管交替的供油压力作用下，直接由供油压力控制活塞动作给油，完成向润滑点定量分配润滑脂的功能。
该系列双线分配器出油口均布在底面，分配器活塞正反向动作均从同一给油口排出润滑脂，还可以从指示杆的动作直接观察分配器的工作情况，同时还可通过调螺钉在规定的范围内方便地调整各个出油口的给油量。

二、技术参数

型号	出油口数	公称压力MPa	给油mL/循环	调整螺钉每转一圈调整量ml	重量kg
KS-31	1	20	0.2-1.2	0.06	0.8
KS-32	2				1.4
KS-33	3				1.8
KS-34	4				2.3
KS-41	1		0.6-2.5	0.10	1.0
KS-42	2				1.9
KS-43	3				2.7
KS-44	4				3.2
KS-51	1		1.2-5.0	0.15	1.4
KS-52	2				2.4
KS-53	3				3.5
KS-54	4				4.6
KS-61	1		3.0-14.0	0.68	2.4
KS-62	2		3.0-14.0		4.2
KS-62-1	1		6.0-28.0		4.2

适用介质为锥入度不低于295（25℃，150g）1/10mm润滑脂（NLGI0#～1#）或粘度等级大于N68的润滑油；使用环境温度为-10℃～+80℃，使用介质为润滑油时，可在10MPa压力下使用。

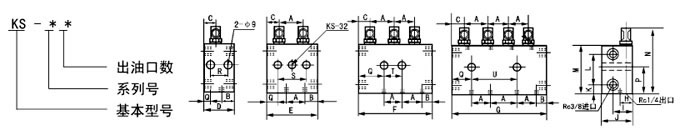

三、型号说明

四、外形尺寸

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	Q	R	S	T	U
KS-31	-	8	21.5	44	-	-	-	10	26	38	11.5	42	65	101.5	39	10	24	-	-	-
KS-32、KS-33、KS-34	29	8	21.5	-	73	102	131	10	26	38	115	42	65	101.5	41	36.5	-	-	29	58
KS-40	32	9	24	49	81	113	145	10.5	28.5	40	11	54	76	126	48	10.5	28	60	91	123
KS-50	37	9	25.5	53	90	127	164	12	33	45	13	57	83	136	53	10	33	70	107	144
KS-60	46	10	29	62	108	-	-	20	-45	57	16	57	89	151	56	10	42	88	-	-

五、订货须知

分配器安装使用环境温度在-10℃～+80℃以外的必须在订货合同中注明，以便供货时使用耐低、高温油封。
